在印刷電路板（PCB）精密化、高效化的生產流程中，立式泵憑借其特定的技術優勢，成為保障工藝穩定性和產品質量的關鍵設備。立式泵主要功能體現在以下方面：

一、實現化學藥液的精準傳輸與循環

1.電鍍工藝支撐

化工立式泵持續輸送酸性鍍銅液、鎳金液等腐蝕性電解液，確保電鍍槽內藥液濃度均勻、溫場穩定，直接影響金屬鍍層厚度和附著力。

2.蝕刻過程控制

承擔酸性氯化銅蝕刻液或堿性氨水蝕刻液的循環供給，維持蝕刻速率一致性，避免因藥液流動不均造成線路過蝕或蝕刻不足。

3.清洗系統驅動

輸送去離子水、微蝕液等清洗介質，完成板件表面處理工序，消除前段工藝殘留污染物。

二、解決空間與安全關鍵需求

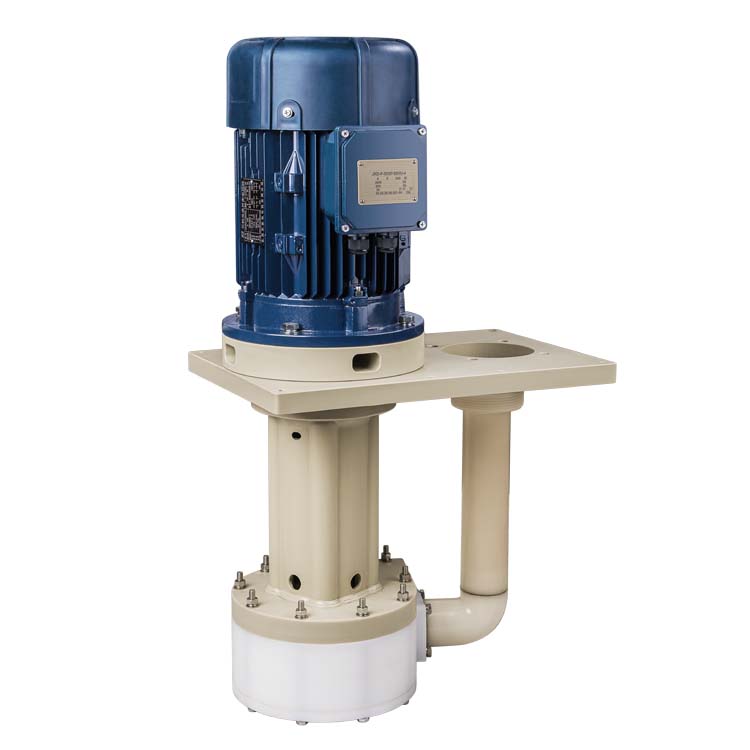

1.垂直結構優勢

立式設計顯著減小設備占地面積，適應PCB車間密集的產線布局。電機置于液面上方的干式安裝方式，避免藥液滲入風險。

2.耐腐蝕材料保障

泵體采用PP、PVDF或PFA材質，耐受強酸、強堿及有機溶劑的化學侵蝕。

3.無泄漏密封技術

磁力驅動或屏蔽電機結構實現完全無軸封運行，杜絕高危化學品泄漏隱患，符合電子行業潔凈車間安全規范。

三、保障工藝穩定性與成本控制

1.流量精確調節

配合變頻控制實現流量±1%精度調節，滿足不同板厚、線寬對藥液流量的差異化要求。

2.降低維護成本

模塊化設計使葉輪、軸承等易損件更換效率提升50%以上，減少產線停機時間。典型使用壽命可達20,000運行小時。

3.能耗優化設計

高效水力模型配合IE3以上能效電機，較臥式泵節能15%～20%，在24小時連續運行的藥液循環系統中顯著降低生產成本。

四、技術選型要點

PCB制造商需根據具體工藝選擇泵型參數：

1.電鍍用泵：需耐溫80℃以上，流量范圍5～200m3/h

2.高純藥液輸送：選用PFA內襯泵，金屬離子析出量<0.1ppb

3.研磨液輸送：配置碳化硅機械密封，耐受含微顆粒介質

當前高端PCB產線已普遍采用智能泵送系統，通過流量傳感器與PLC聯動實現工藝參數閉環控制。隨著5G基板、IC載板對線寬精度要求進入微米級，化工泵的穩定性和精確性將持續支撐電子制造技術的升級迭代。
